Hier erstelle ich die Vorlage für die Shaper Origin in Shaper Studio und importiere dafür die dxf-Datei von BenchdogTools, die bei dem Untergestell auf einem USB-Stick mitgeliefert wird. Auch gebe ich ein paar Tips wie man die Vorlage auch in InScape erstellen kann. Mehr dazu weiter unten.
Ich möchte sowohl den Anschlag (Fence von Benchdog Tools) als auch das Quad MFT Hinge System von Benchdog Tools einsetzen. Auf den Bildern hier kann man sehen, dass die am Rand der Platte Löcher zwischen dem normalen 96/48mm Raster haben. Die Größe der Platte ist 1126mm x 742mm, gemessen am Untergestell selbst. Die Größe stimmt auch exakt mit der Größe in der dxf-Datei überein.

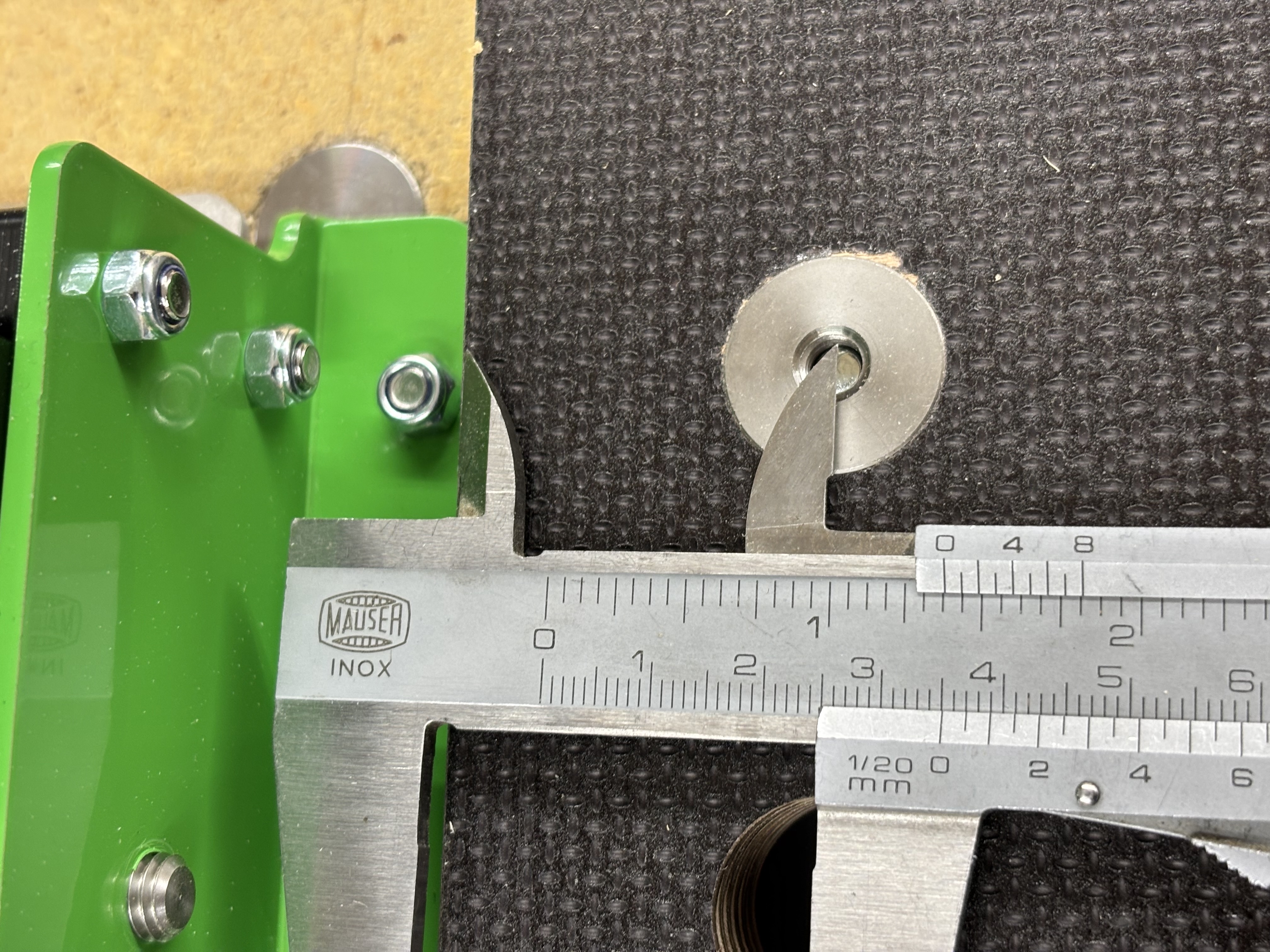

35mm Abstand vom Rand wird für das Hinge System benötigt damit die obere Platte des Systems glatt aufliegt und der Winkel (hier in grün) außerhalb der MFT-Platte liegt (siehe Foto).
25mm Abstand vom Rand wird für den Anschlag benötigt, damit er an dem Hing System vorbei unter die Führungsschiene passt.
Damit ergibt sich auch die Größe der Platte und die Anzahl der Löcher: 1126mm / 96mm = 11 Löcher und ein Rest von 70mm, also ein Abstand 35 mm auf jeder Seite. Passt also für das Hinge-System. 742mm / 96mm = 7 Löcher und ein Rest von 70mm, also wieder 35mm auf jeder Seite. Das Lochraster von Benchdog Tools besteht aber aus 9 x 13 Löchern, da zwischen den ersten beiden äußeren Reihen ja nur 48mm Abstand rundum sind.
Die Shaper Origin kann dxf-Dateien nicht direkt importieren. Die Datei muss nach einem Import in Shaper Studio noch um den Faktor 10 vergrößert werden. Es sind nach dem Import in Shaper Studio noch einige Artefakte zu sehen, die beim Import nicht richtig umgesetzt worden sind. Die müssen noch entfernt werden. Danach wird die Frästiefe für alle Löcher eingestellt, ebenso, dass alle Löcher innenliegend gefräst werden müssen. Einige Löcher sind mit 8mm durchzufräsen und haben eine 12mm Vertiefung zum Versenken der Schraubenköpfe. Ich habe den äußeren Rahmen als Hilfslinie eingestellt. Soll die Platte auch ausgefräst werden, dann muss der Rahmen als außenliegend definiert werden.
Ich setze voraus, dass zumindestens grundlegende Kenntnisse zu Shaper Studio vorhanden sind.
Nach dem Start von Studio im Menü "Neues Design" auswählen und dann auf den Import-Knopf klicken. Das ist der untere der 4 an der linke Seite in der Mitte. Jetzt die dxf-Datei entweder per Drag & Drop in das Fenster ziehen oder über "Datei auswählen" laden. Unten jetzt unbedingt "Separat" auswählen, ansonsten können die überflüssigen Linien nicht gelöscht werden. Dann den breiten Knopf ganz unten drücken. Bei mir steht dort "183 Objekte plazieren"
Wie man jetzt sieht, sind da einige Linien etc. vorhanden, die nicht zur Platte gehören und gelöscht werden müssen. Die überflüssigen Linien können ganz einfach gelöscht werden, indem man sie mit der Maus selektiert und dann löscht. Dafür einen Rahmen um die Linien ziehen, linke Maustaste drücken und halten bis sich das Maussymbol ändert und dann mehrere der Linien markieren. Dann unten auf den Löschen Knopf klicken. Das ganz solange wiederholen bis nur noch die MFT-Platte mit dem Lochraster zu sehen ist.
Als nächstes muss die MFT-Platte noch hochskaliert werden. Noch ist sie zu klein. Dazu wirklich alles mit der Maus markieren. Jetzt wird die Größe rechts angezeigt und die ist um den Faktor 10 zu klein. Einfach die richtige Größe eintragen. Wenn das Klammersymbol zwischen Breite und Höhe an ist, braucht nur die Breite auf 1126mm gesetzt werden. Die Höhe wird dann automatisch auf 742mm gesetzt, also das Größenverhältnis von Breite zu Höhe bleibt dadurch erhalten. Jetzt ist die MFT-Platte im Prinzip fertig und könnte auf die Origin geladen werden. Der Ankerpunkt ist in der Mitte der Platte und könnte noch auf eine der Ecken gesetzt werden, wenn das benötigt wird. Meine zu fräsende Platte hat aber schon die richtige Größe und ich werde die Platte über die mit Larkspur eingeführte Abtastfunktion "anlernen" und dann die MFT-Platte laden und über den Mittelpunkt plazieren.
Wenn man sich jetzt noch einiges an Arbeit beim Fräsen ersparen will, kann man die Frästiefe der Löcher und ob innen oder außen gefräst werden soll angeben. Dazu in den "PLanen"-Modus oben rechts wechseln. Jetzt auch wieder alles markieren und rechts bei Fräsart "Innen" auswählen und die Frästiefe einstellen. Die ist natürlich abhängig von der MFT-Platte in die die Löcher sollen. Wenn durchgefräst werden soll, gern ein paar Millimeter mehr angeben. Es kann auch der Fräserdurchmesser eingegeben werden. Da aber "innen" für den Rahmen falsch ist, jetzt nur den Rahmen auswählen und "Außen" oder "Hilfslinie" wählen. Für die kleinen Löcher in den Ecken und in der Mitte (für die Befestigung am Untergestell, der Beinhalterung und für den Griff) müssen noch die richtigen Werte eingetragen bekommen. Die jeweils kleineren Löcher sind 8mm Löcher und sollten am einfachsten mit einem 8mm Fräser komplett durchgebohrt werden. Kleinere Fräser gehen natürlich auch, dann am besten mit der Helix-Funktion arbeiten. Die etwas größeren 12mm Löcher dienen dem Versenken der Schraubenköpfe und dürfen natürlich nicht durchgebohrt werden. Ich habe die Tiefe auf 8mm eingestellt, meine Platte ist 18mm dick, so bleibt genug stehen für einen festen Halt.
So, das war's. Nun kann die Platte gefräst werden. Mehr dazu in Kapitel 3.
Viel Spaß
Zuerst eine Anmerkung: Bei mir ist sowohl MacOS als auch InkScape auf englisch und Dark Mode eingestellt.
Ich gehe jetzt davon aus, dass die grundsätzliche Bedienung in InScape bekannt ist.
Zuerst müssen ein paar Einstellungen vorgenommen werden, damit es nachher auch passt und richtig in die Shaper Origin importiert werden kann. Shaper hat dazu auf ihrer Webseite was: SVG Dateien aus InkScape. Es sind dort auch noch mehr Hilfestellungen zu InkScape und anderer Software zu finden: Gestalten für Origin. Nicht das "Mehr anzeigen" in der Liste für die jeweilige Software übersehen.

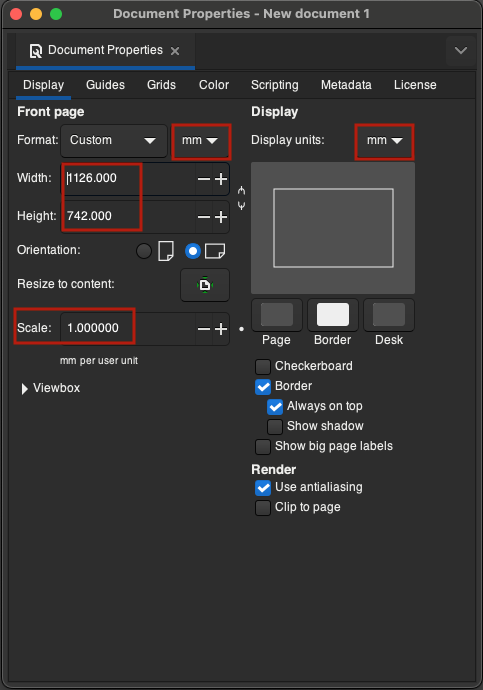

In den Dokumenten-Einstellungen trage ich dann die Größe meiner MFT-Platte ein und stelle die Maßeinheiten auf mm:

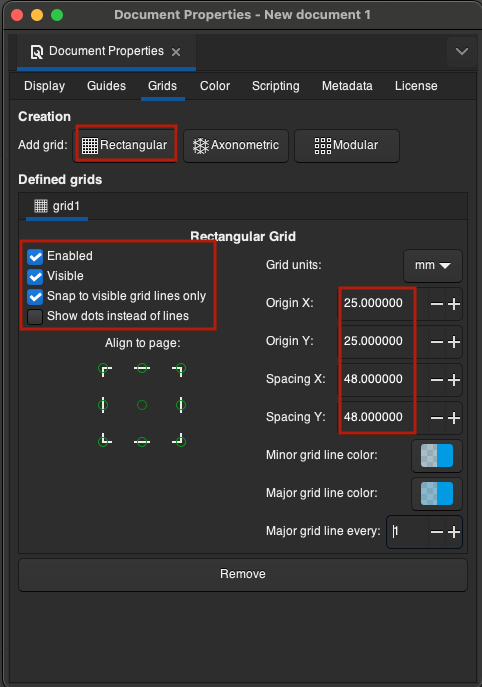

Dann lege ich ein Grid an. 25mm Abstand vom Rand mit 48mm Rastermaß.
Jetzt kann alles angelegt werden, was die Origin dann fräsen soll. Man kann auch die Frästiefe und andere Parameter hier schon festlegen. Dazu klickt man eines der Löcher an und im Menu Edit gibt es ganz unten den Menüeintrag "XML-Eintrag". Hier sieht man eine Liste der vorhandenn Objekte und wählt das Objekt aus, zu dem man die entsprechenden Werte eingeben möchte. Dazu klickt man in der Liste der Objektwerte oben links auf das Plus-Zeichen. Es wird ein neuer Eintrag in der Liste hinzugefügt. Es müssen nicht alle möglichen Parameter eingegeben werden. In der Spalte Name sind die folgenden Parameter und Werte für die Shaper Origin möglich:
Die Maßeinheiten können in mm oder inch angegeben werden. Ohne Leerzeichen. Beispiel: 12mm oder 0.25in
Wenn man mehrere gleiche Objekte hat, sollte man erst ein Objekt fertig designen und dann die Werte entsprechend setzen. Dann einfach das Objekt duplizieren und positionieren. Dann brauchen die Werte nur einmal eingegeben werden.
